Antena donut

Esta antena que se encuentra muy facilmente en tiendas on-line es una realización práctica en una placa de circuito impreso de una antena conocida desde los inicios de la radio: la antena de bucle sintonizable. Hay diversos modelos pero para mí los mejores son los sintonizables mediante un condensador variable, aportan selectividad y eliminan parte del ruido en estos receptores portátiles SDR cuya sección de entrada de RF prácticamente no tiene filtros.

Los dos modelos disponen de un conmutador para seleccionar el rango de frecuencia y con el condensador variable ajustar la frecuencia de escucha. Con cada cambio de frecuencia hay que resintonizar el bucle y a cambio de este pequeño inconveniente esta antena resonante nos aporta selectividad eliminando ruido don lo que consigue un buen rendimiento a pesar del tamaño.

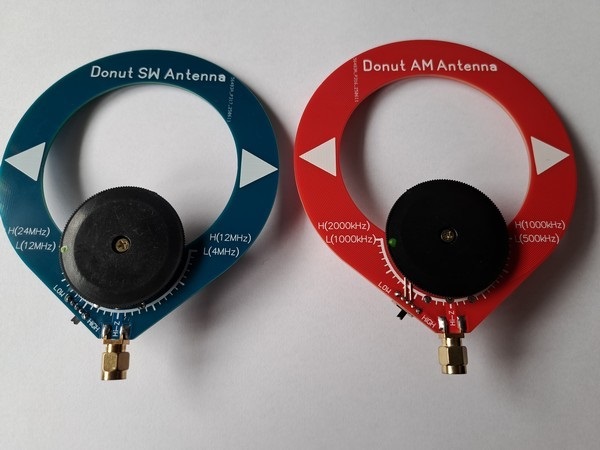

De las antenas DONUT sintonizables hay dos versiones conocidas:
Versión SW (Azul) para las frecuencias de onda corta desde 4 Mhz. a 24Mhz en dos bandas.
Versión AM (roja) para frecuencias en Onda Media desde 500 Khz. hasta 2 Mhz. en dos bandas.

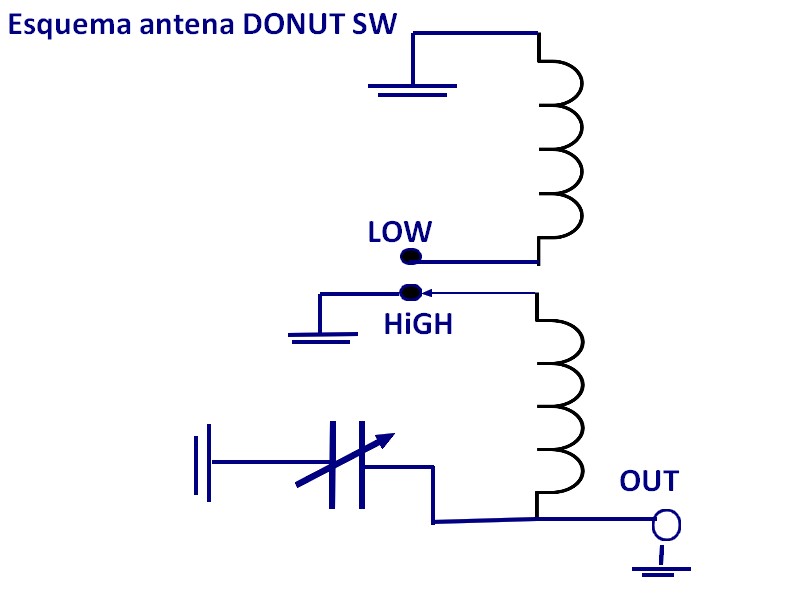

El esquema es sencillo, una inductancia que cuando se selecciona el rango de frecuencia LOW añade más espiras para conseguir resonar a la frecuencia.
Si observais el conector de salida se deriva directamente de la unión del condensador con la bobina, esto quiere decir que todo lo que se conecte quedará incluido en el circuito resonante.
Si la toma de antena del receptor es de 50 oHms. (lo más normal) esta baja impedancia bloquea la resonancia del bucle y no funciona.
Tal como se esta vendiendo solo sirven para los receptores con alta impedancia en la toma de antena.
Por la web he visto algunas soluciones mediante transformadores 1:64 intentando conseguir multiplicar la impedancia para no afectar la resonancia del bucle.
También tube este problema y al final apliqué un antiguo método mucho más sencillo que el transformador.

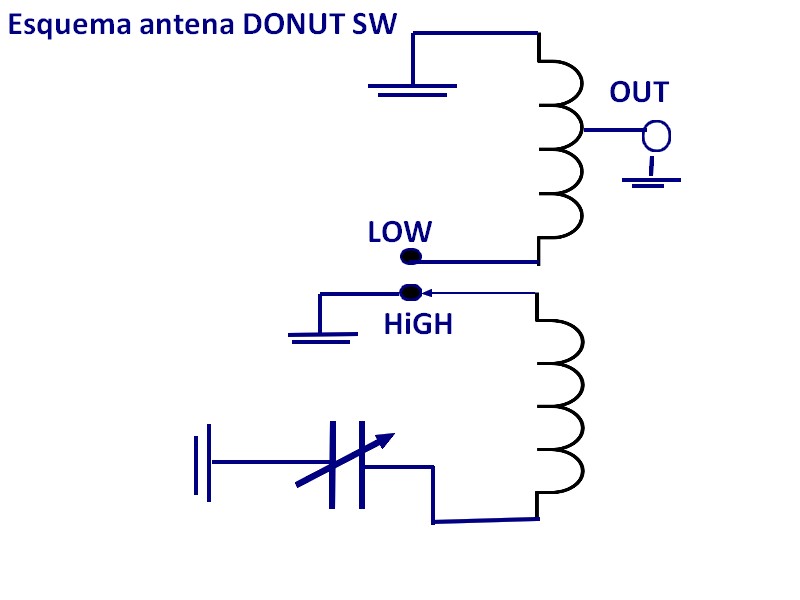

El cambio solamente supone cambiar de sitio la conexión del receptor, en la unión del condensador variable la impedancia es altísima y al acercar la conexión al punto más cercano a masa la impedancia disminuye.
En la posición HIGH queda un bucle aislado del circuito resonante afectando muy poco a la resonancia. En la posición LOW queda integrado en el circuito resonante en una posición de baja impedancia adaptando al receptor.

Esta MOD es muy sencilla y la antena DONUT sintoniza en los márgenes que dice la serigrafía del circuito impreso con receptores tipo "RTL-SDR" o "MALAHIT". Lo que me parece raro es que no haya encontrado en internet a nadie que lo haya hecho ya.

Modificación en antena DONUT para SW.

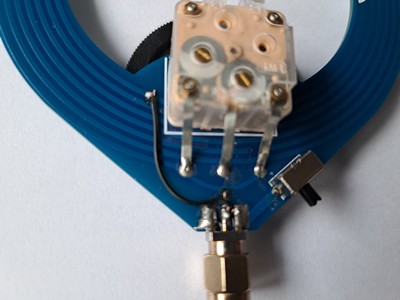

Aislar el vivo del conector cortando la pista que lo une con las patas del condensador variable. Conectar un cable desde este vivo a la primera espira superior rascando con cuidado el barniz azul.

Modificación en antena DONUT para MW.

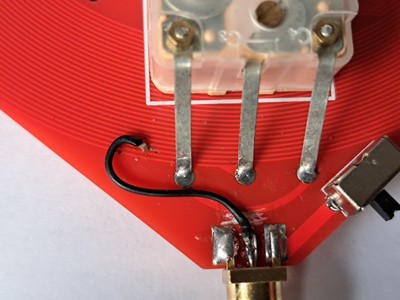

Cortar la pista que une el vivo del conector con las patas del condensador variable dejando aislado el centro del conector. Conectar un cable desde el centro del conector con la tercera pista más cercana.
Hay que quitar un poco del barniz rojo sin cortar la pista del bucle con cuidado ya que son más finas que las de la antena DONUT para SW.

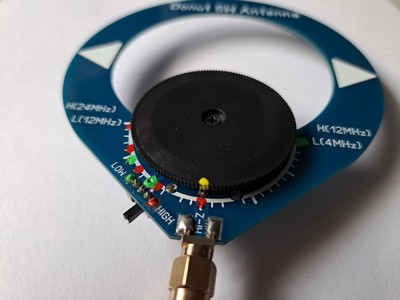

Por último una forma de marcar las posiciones para rápidos cambios de frecuencia, tal como lo venden no lleva marca de indice el botón del condensador variable y tendrás que pedir prestado un pinta uñas a la XYL o las pinturas escolares a tu hijo.
